La famille I2L

Cette famille bipolaire n'a été utilisée que dans la réalisation de circuits intégrés complexes. La suppression des résistances permet de dissiper aussi peu de puissance qu'avec les familles CMOS, et d'approcher des densités d'intégration voisines (environ 300 portes/mm2). C'est pourquoi cette technologie est de moins en moins utilisée pour laisser la place aux familles CMOS.

Suivant le fabricant, on a trouvé cette famille également sous le nom MTL (Merged Transistor Logic), au lieu de I2L (Integrated Injection Logic).

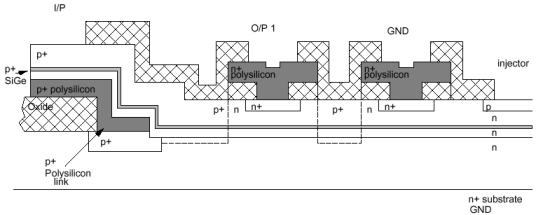

La figure ci-dessus montre bien la fusion (merged) entre les deux transistors NPN et PNP placés en entrée de la porte I2L. Le transistor PNP est utilisé comme injecteur (Injector) de courant. Son collecteur est également la base du transistor inverseur NPN placé derrière, et fonctionnant en inverseur à collecteur ouvert. Les différentes sorties collecteur permettent la commande de circuits logiques complexes.

Lire la note "The Design and Characterisation of a SiGe I2L Technology" de N.E.Moiseiwitsch, G.P.Kennedy, S.Wainwright, P.Ashburn et S.Hall.
